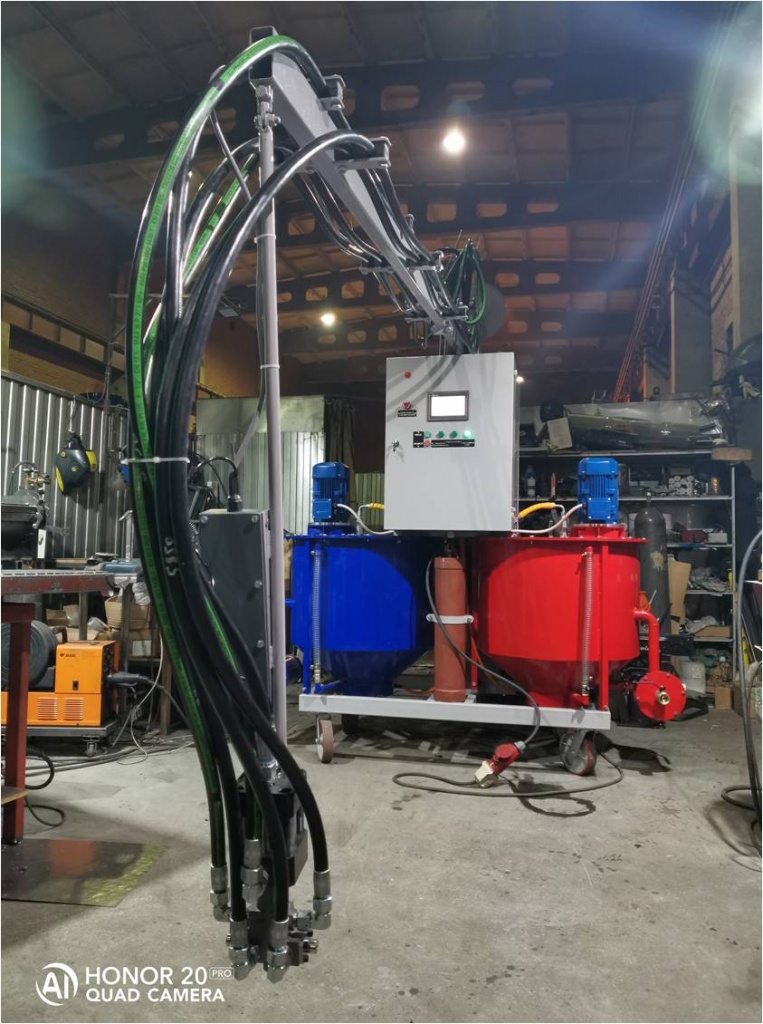

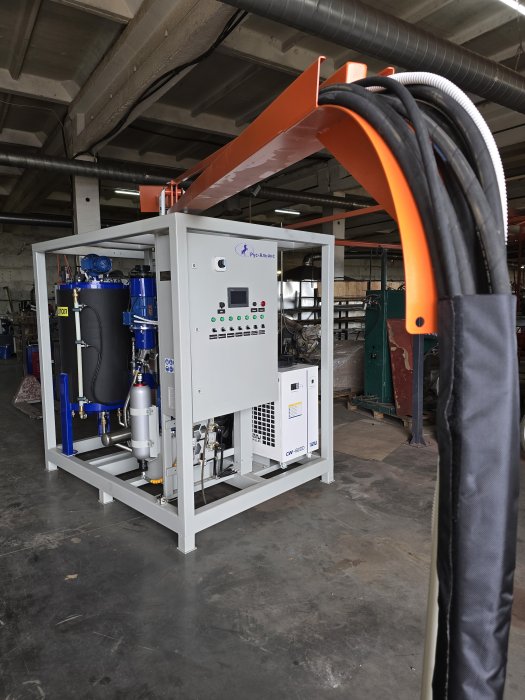

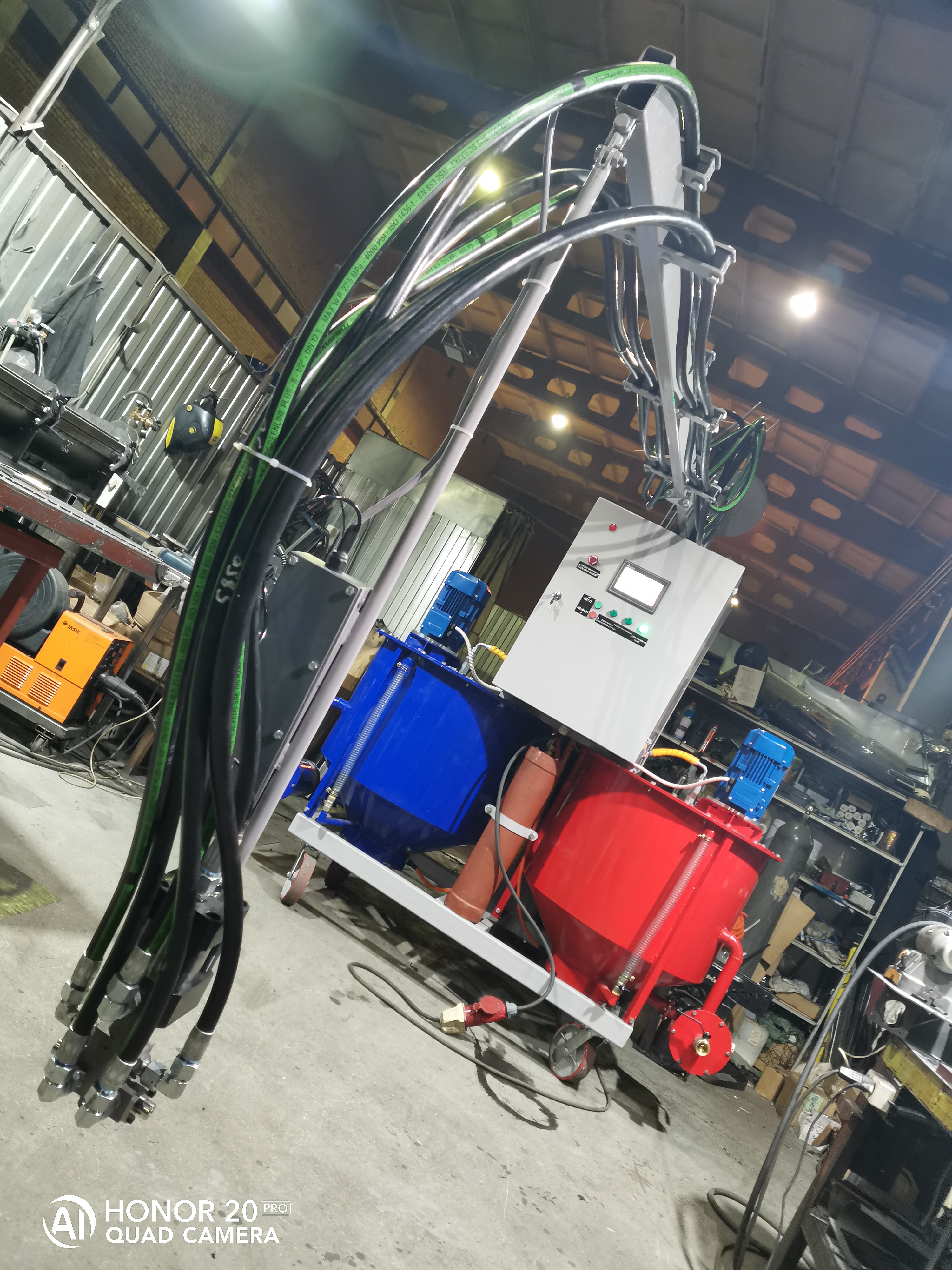

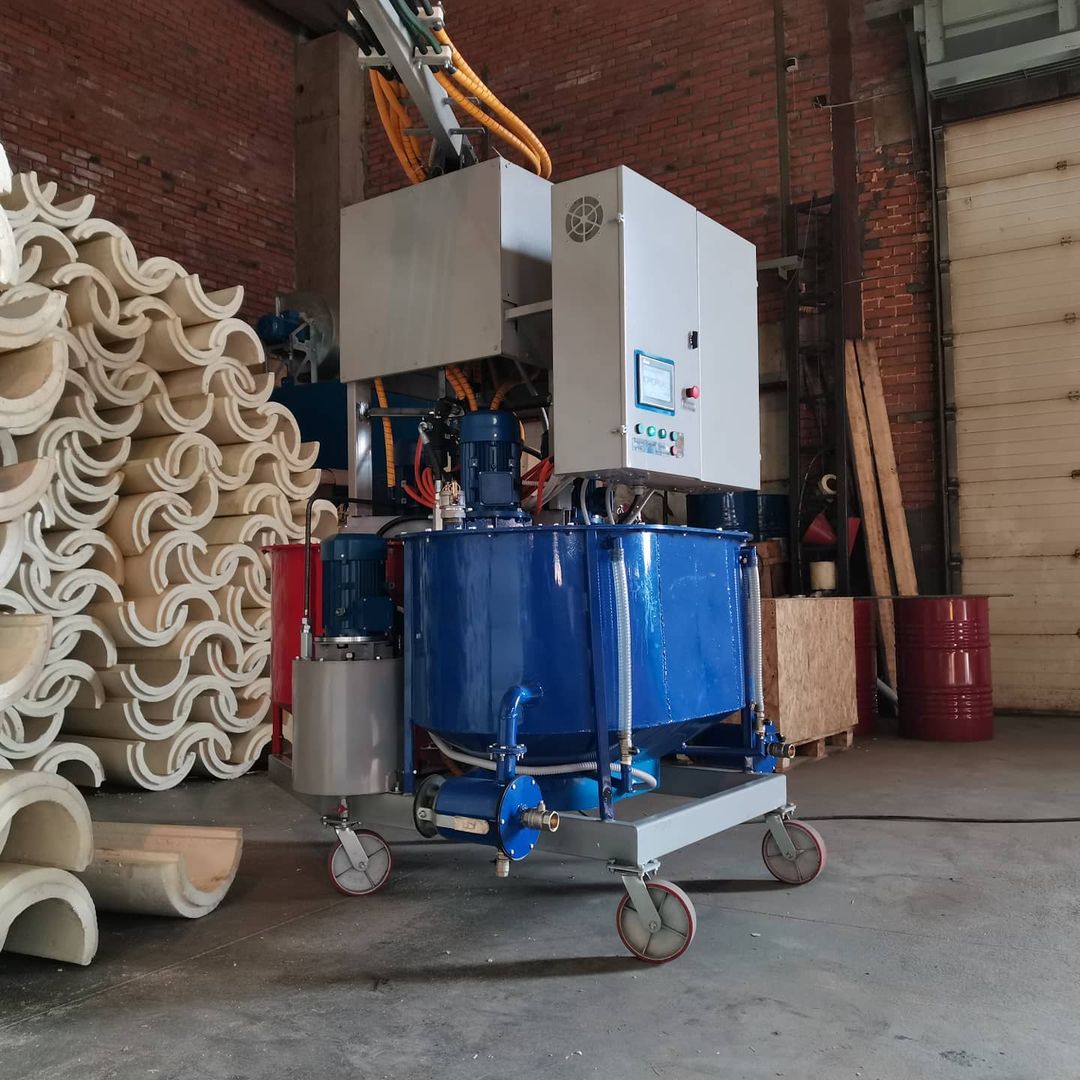

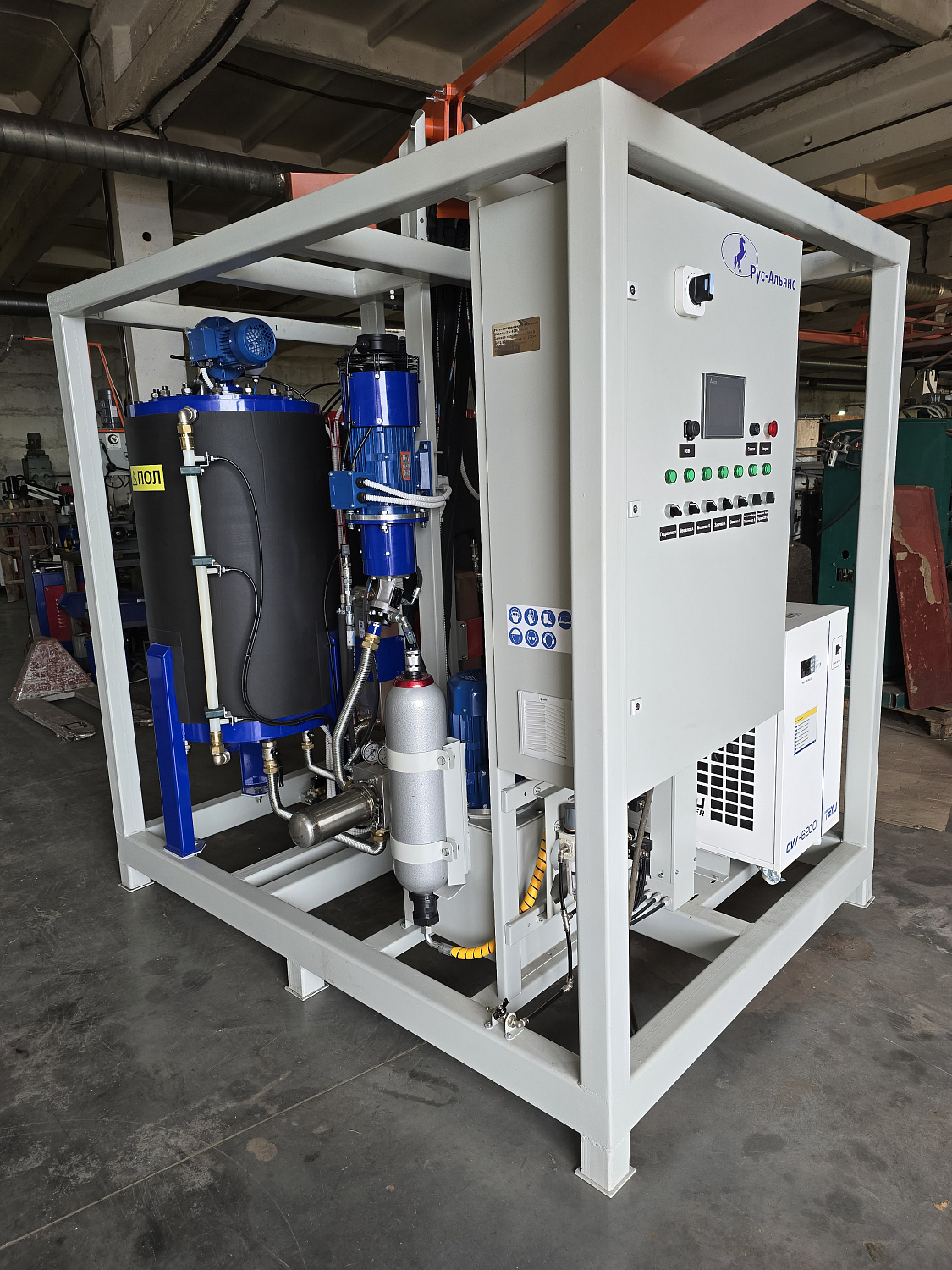

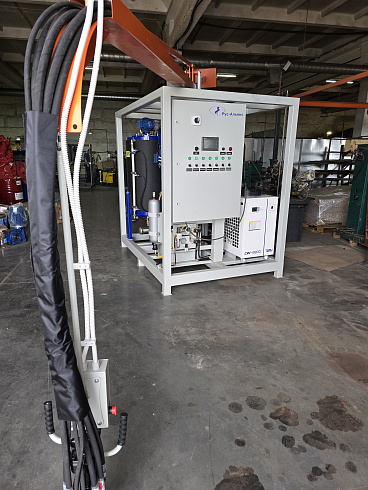

Заливочная машина высокого давления РА-40В “Compact” от надежного производителя «РУС-АЛЬЯНС»
Машина высокого давления РА-40В “Compact” разработана специально для изготовления ППУ скорлуп, декора, ульев и других изделий из жесткой пены, имеет небольшие габаритные размеры, поставляется со специальным программным обеспечением с интуитивно понятным интерфейсом, позволяющим максимально упростить процесс изготовления продукции.

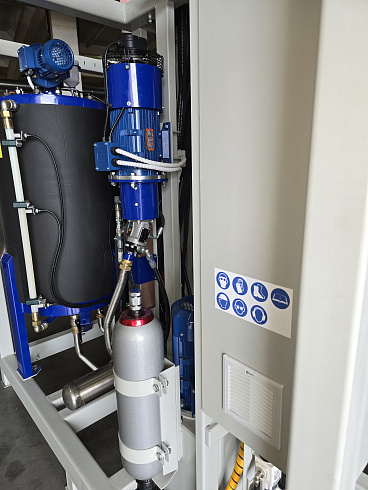

Заливочная головка собственного производства имеет регулируемые форсунки и датчик положения поршня, что позволяет производить дозированные заливки высокой точности (даже в случае разрядки пневмогидроаккумулятора), а также позволяет контролировать зарядку пневмогидроаккумулятора и износ заливочной головки.

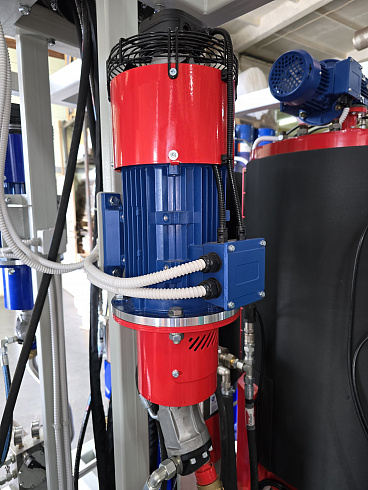

На машине установлены два аксиально-поршневых нерегулируемых насоса производительностью 16 л/мин (при 1450 об/мин) с частотным регулированием: на компоненте А – 1 шт., на компоненте Б – 1 шт.

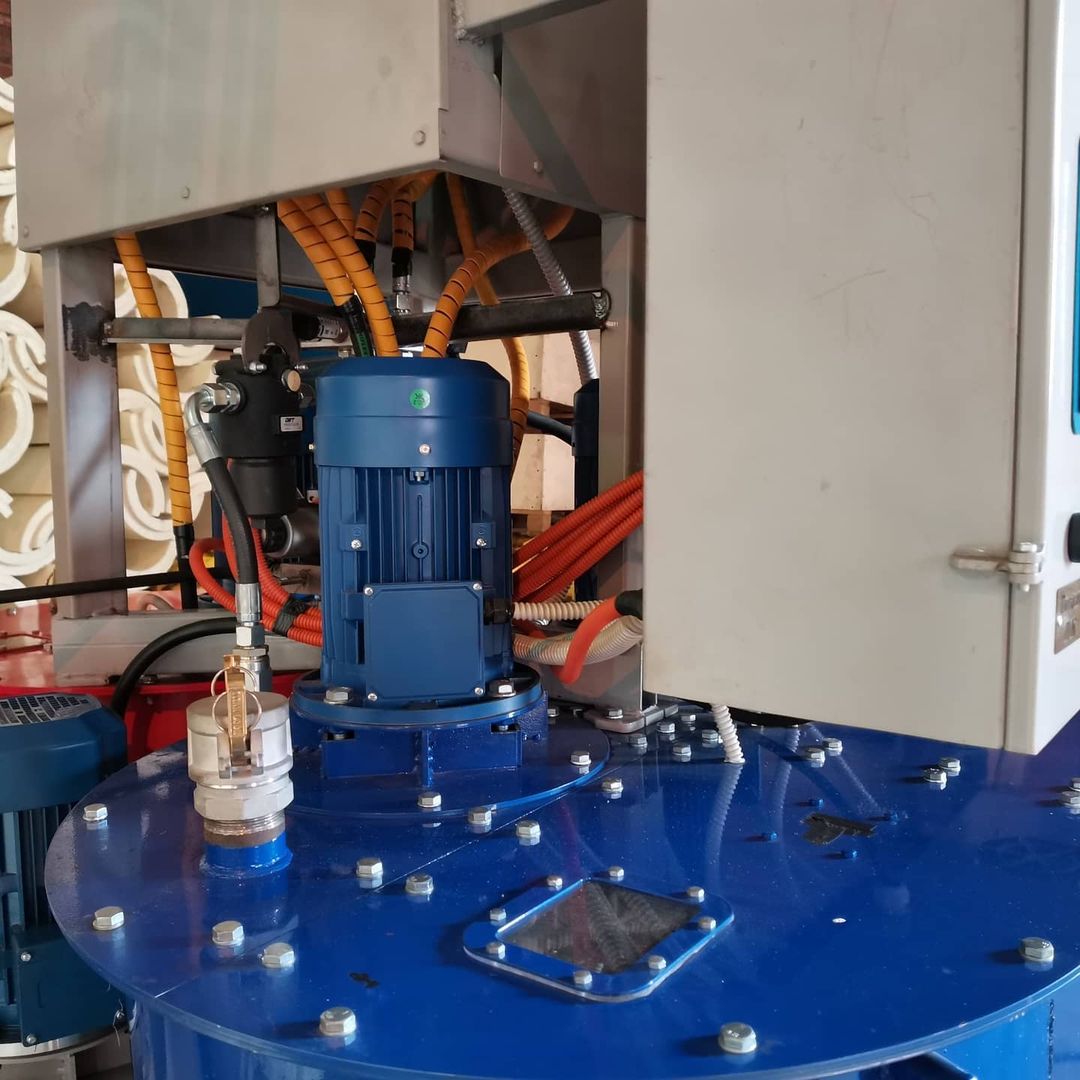

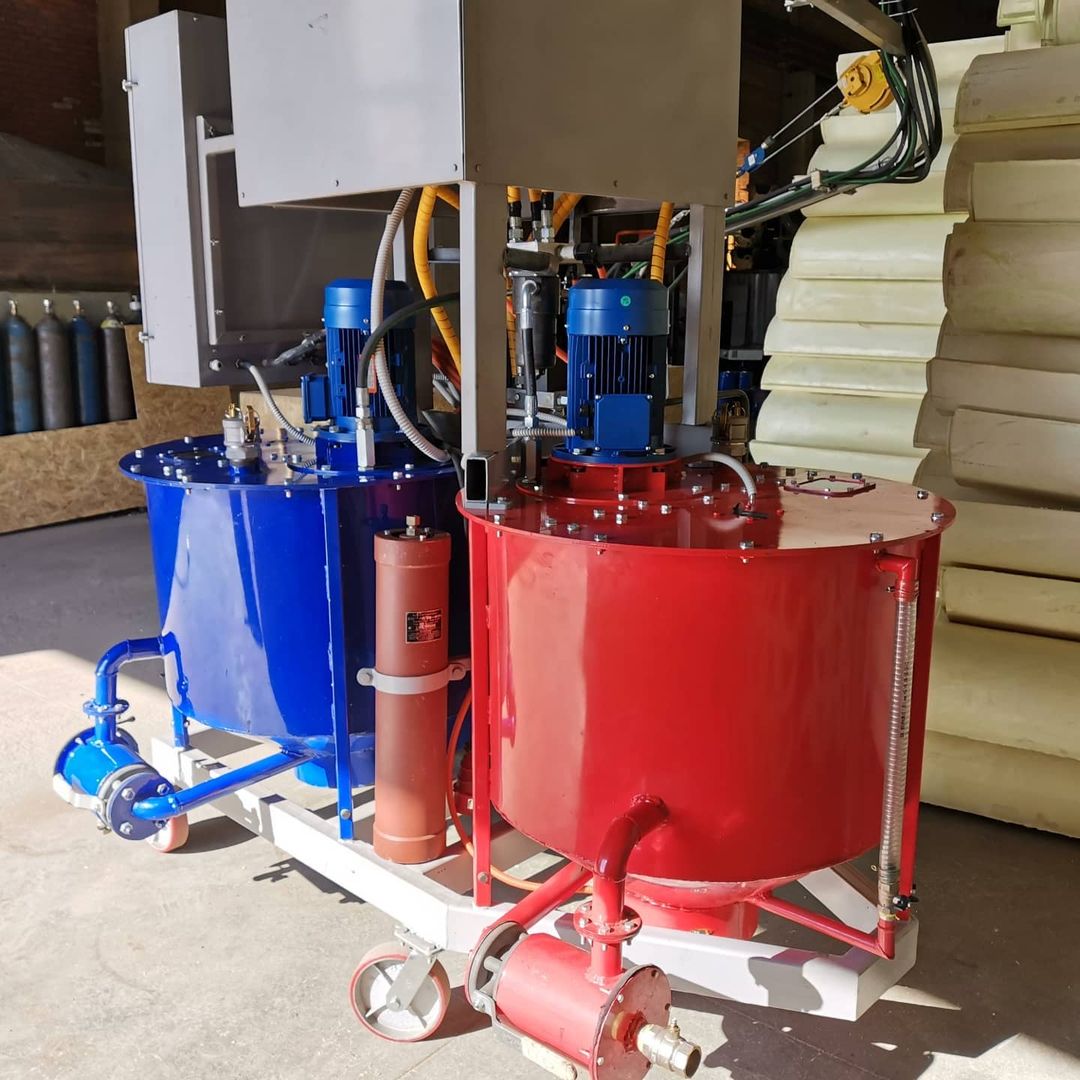

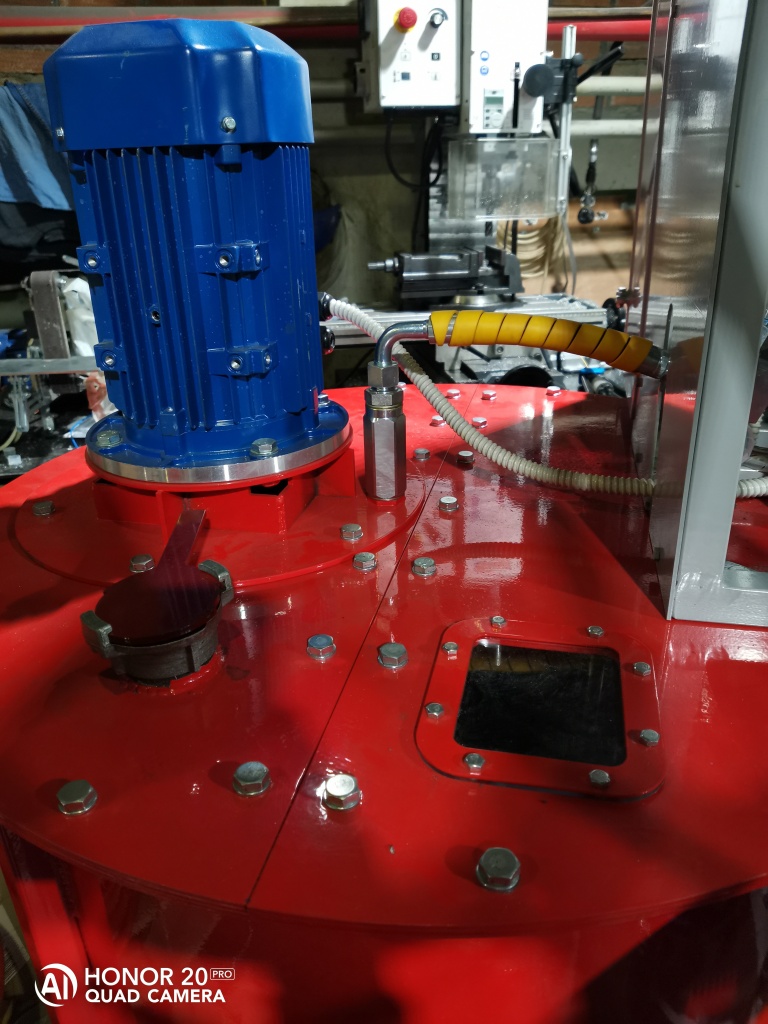

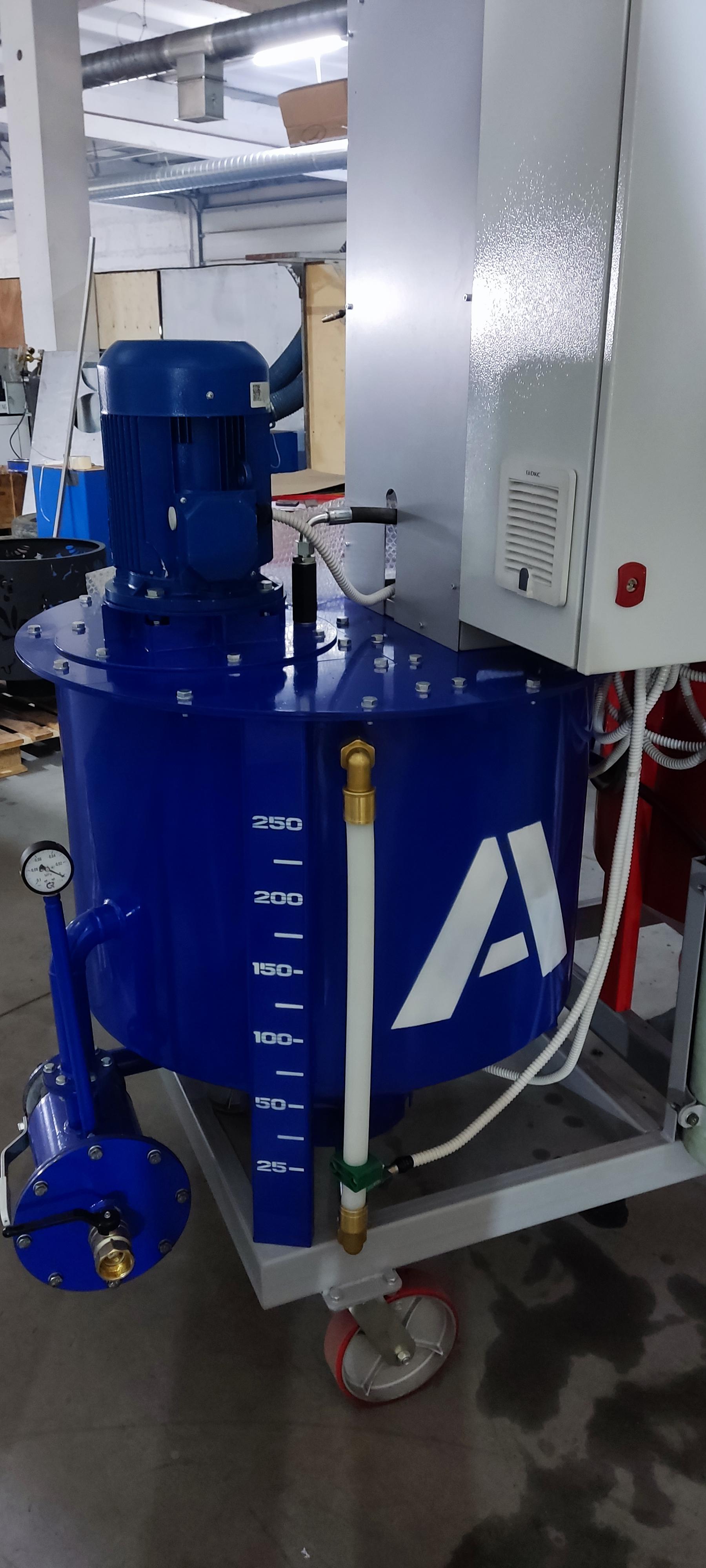

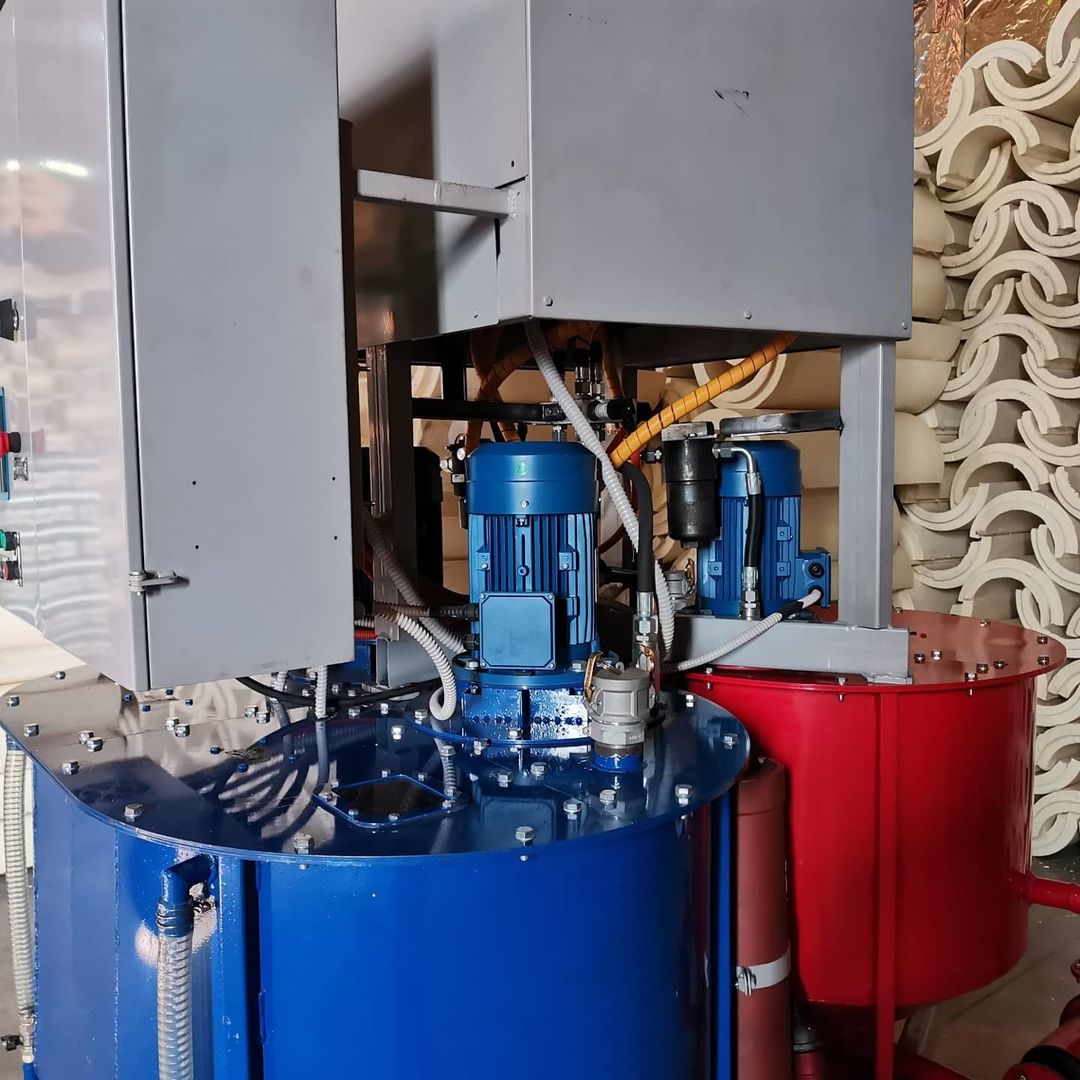

Насосы располагаются непосредственно в баках, что исключает протекания компонента Б через стальники (распространенная проблема с отдельно стоящими насосами). А так же такое техническое решение позволяет экономить рабочее пространство и производить заливку на 360° вокруг машины.

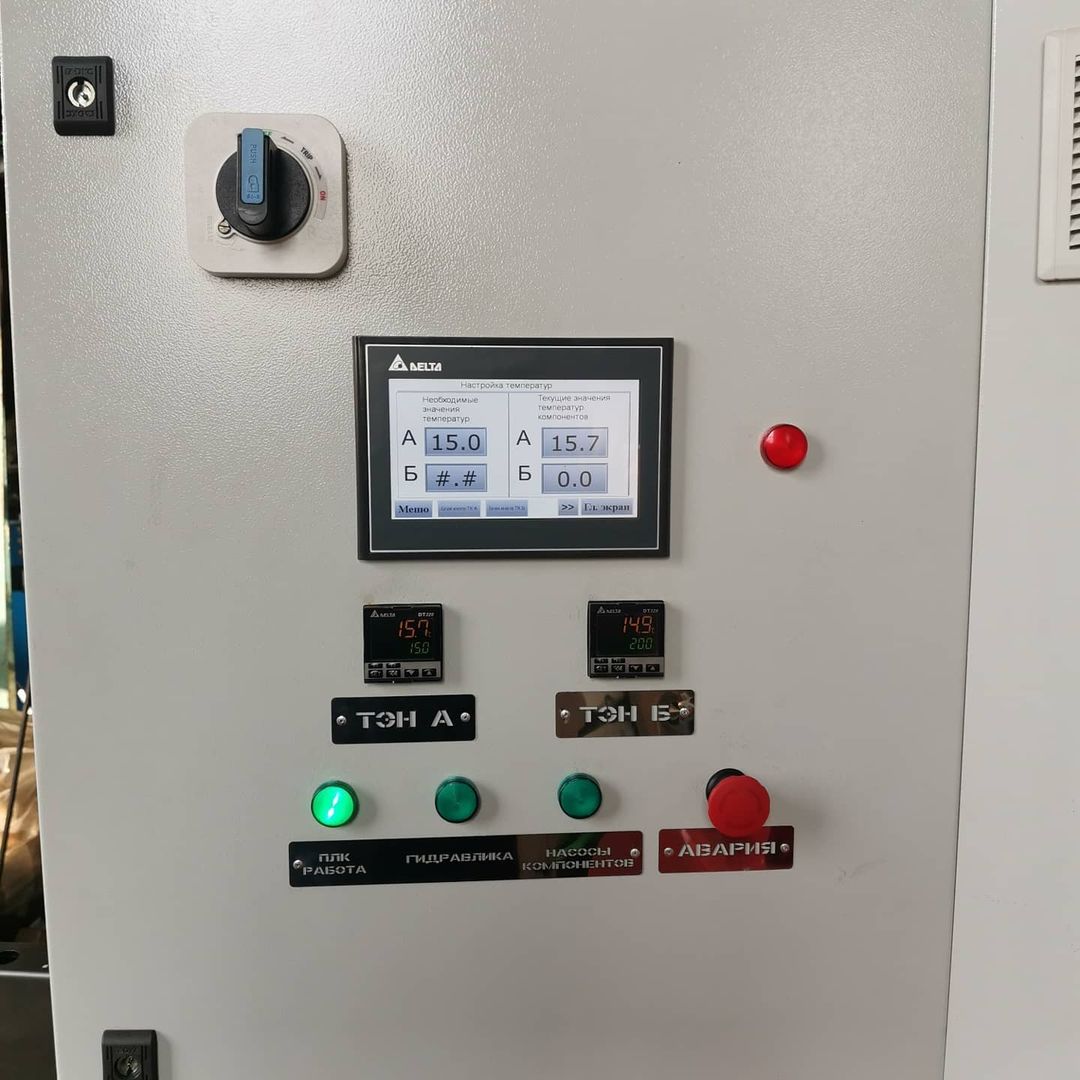

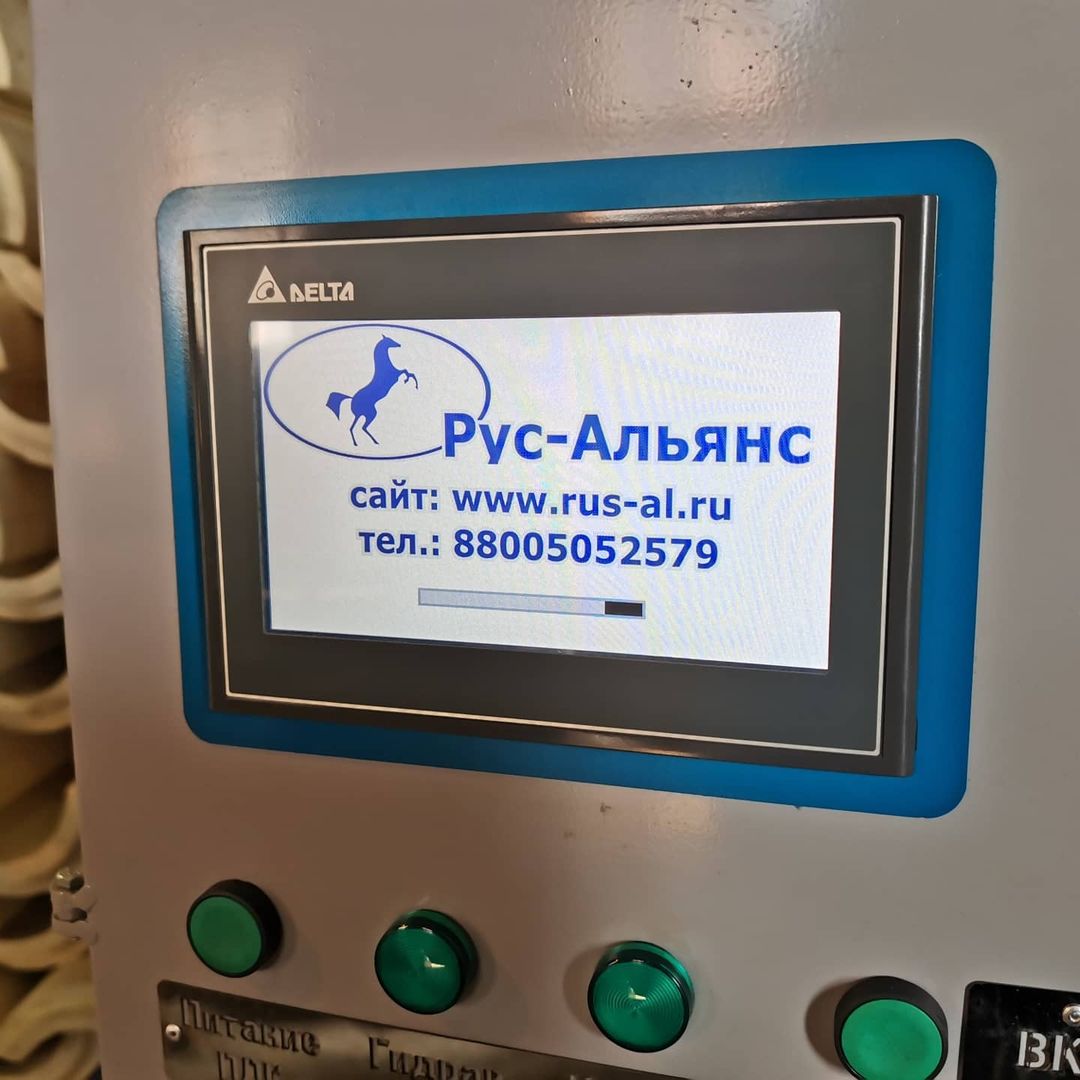

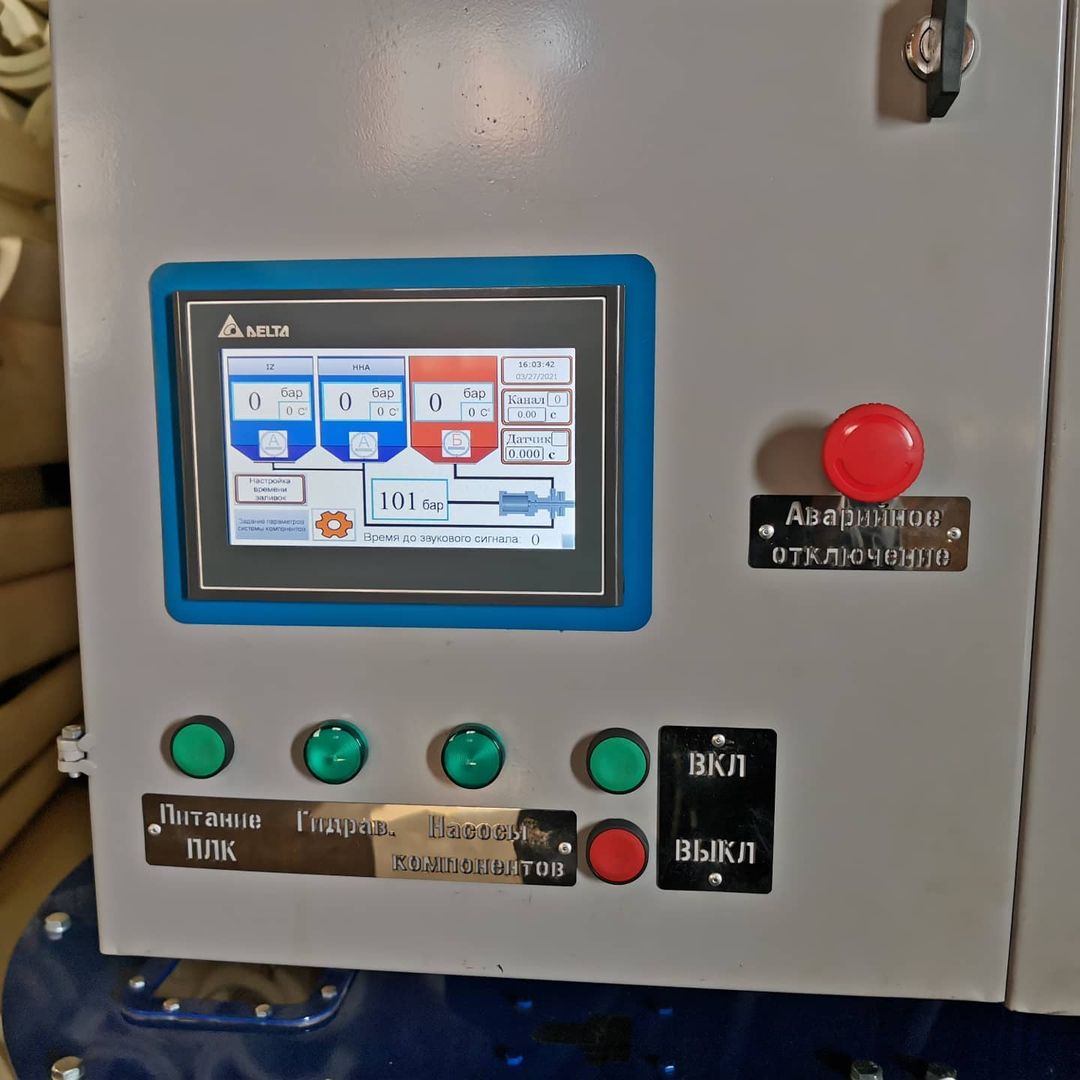

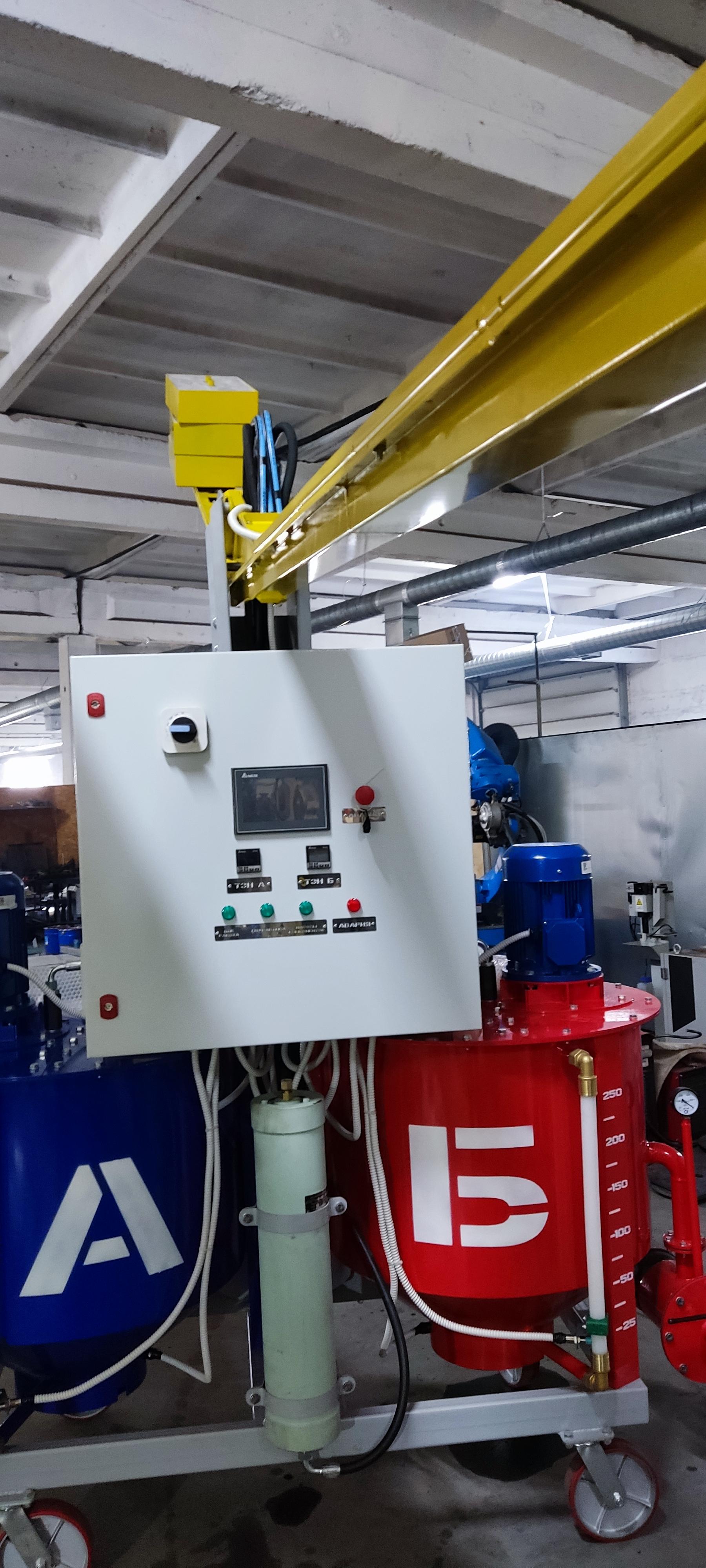

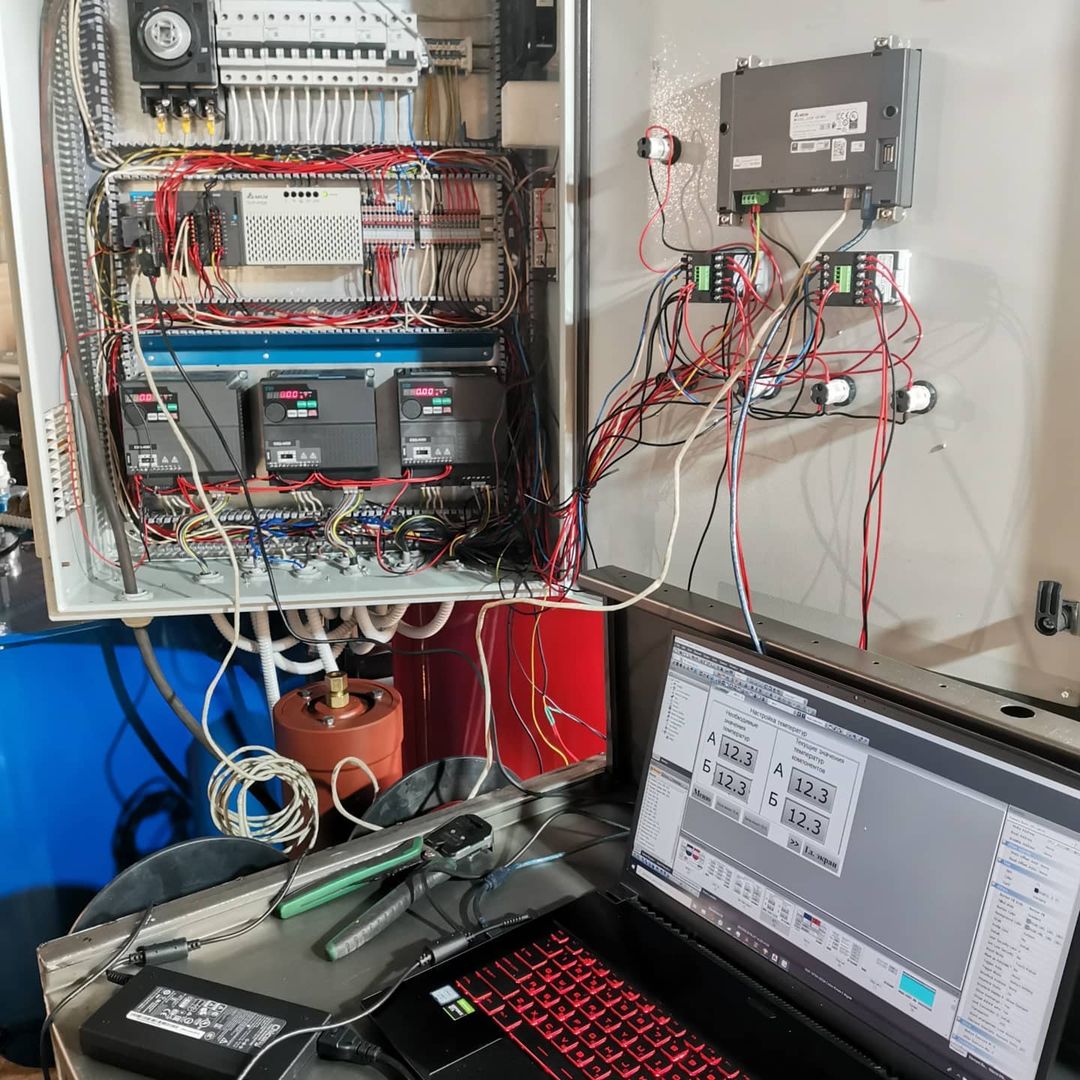

- Логика работы заливочной машины РА-40В “Compact” построена на контроллерах DELTA. Управление и настройка машины происходит с сенсорной панели с специальным интуитивно понятным интерфейсом собственной разработки (характеристики компонентов и их соотношение, производительность машины, программирование каналов заливки и т.д.)
-
Время заливки изделия может рассчитываться программой автоматически необходимо только внести данные для используемого канала – габариты изделия и плотность пены. Либо время заливки устанавливается вручную.
-
Архив программы позволяет контролировать параметры заливок – общий расход компонентов, типоразмеры заливаемых изделий, время работы, аварийные режимы и др.
-
Механическая и электронная системы защиты предотвращает передавливание компонентов из одного канала в другой в случае аварийной ситуации.
-
Подогрев компонентов осуществляется программно, с помощью электрических изолированных от компонентов тэнов и одновременным включением на низкой производительности насосов, что позволяет с одновременным нагревом производить перемес компонентов.
-

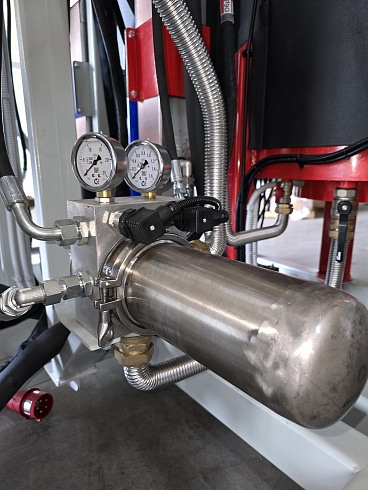

Фильтрующие сетчатые элементы имеют большую поверхность, что позволяет в несколько раз увеличить интервал их обслуживания (до года), а так же имеют удобное расположение.
-

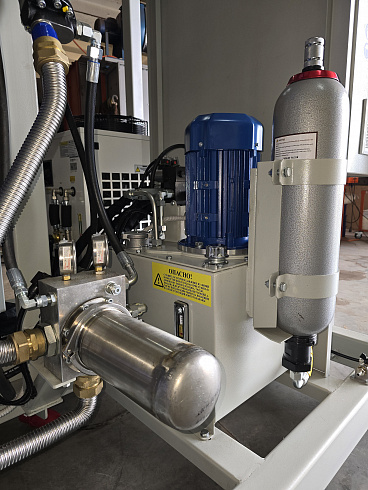

Маслостанция также оснащена аксиально-поршневым насосом и частотным управлением, что позволяет минимизировать потребление электроэнергии и поддерживать требуемое давление без перегрева масла.
Дополнительные опции:
- Чиллер для охлаждения компонентов.
- Датчик загрязнения фильтра.
- Электронные датчики уровня компонентов.
- Установка заливочной машины на подвижную платформу.
- Передача данных о заливках и расходе материала через интернет.

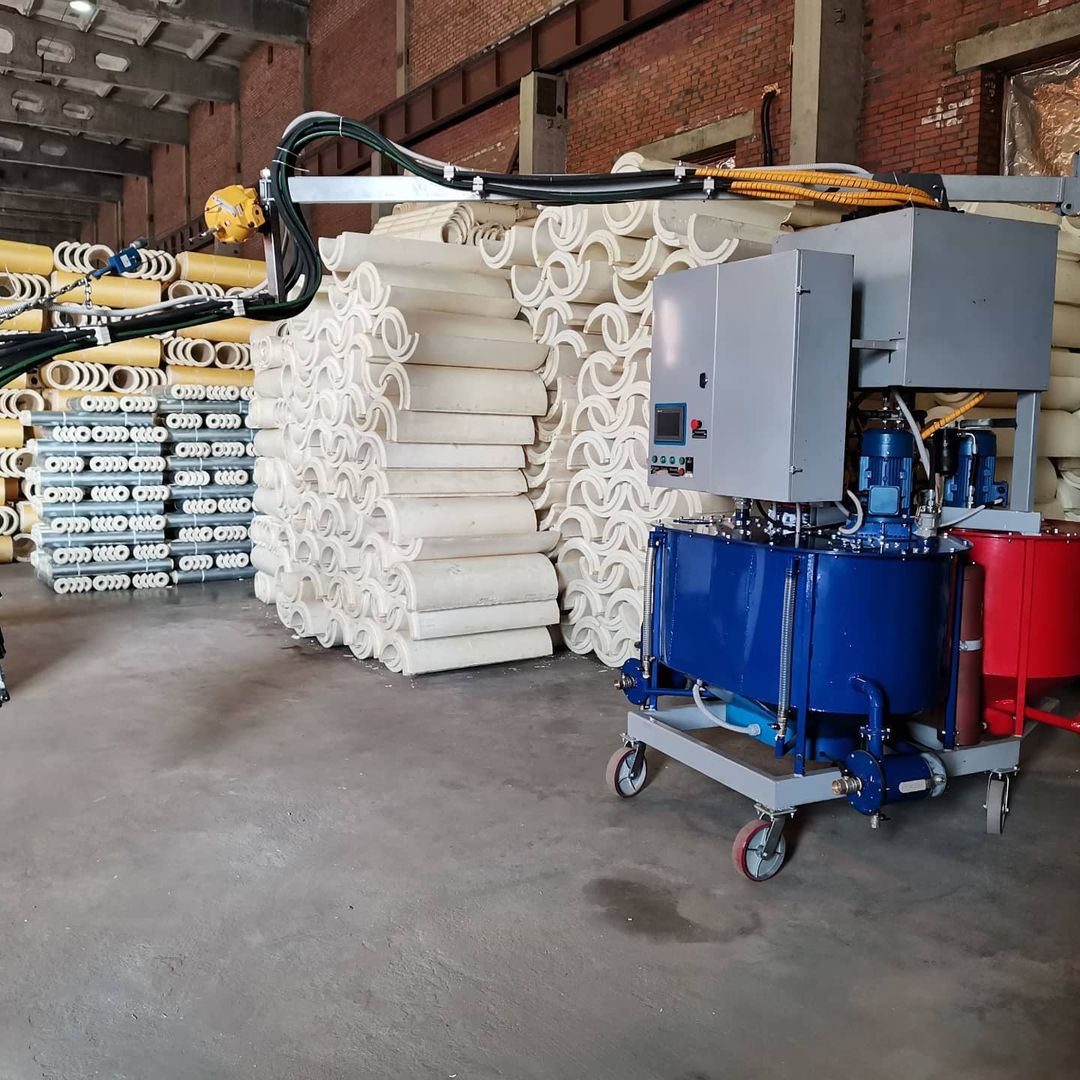

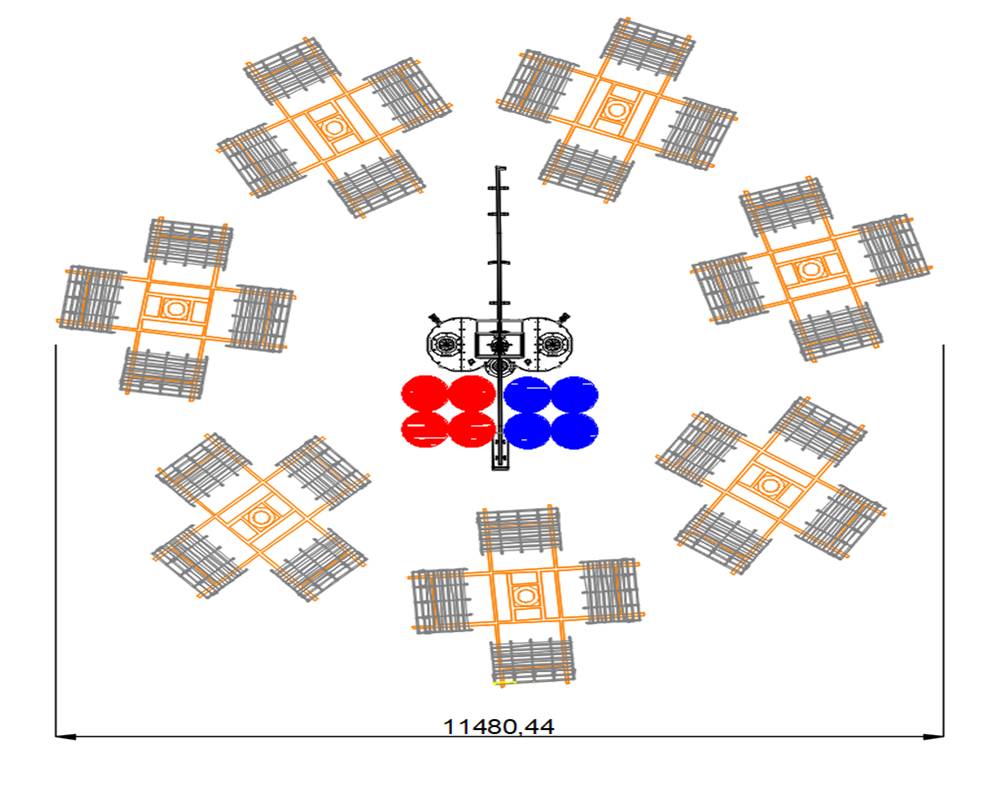

Пример расстановки заливочной машины РА-40В “Compact” и семи столов карусельного типа для производства скорлупы ППУ
При таком размещении сырье к машине подается кран-балкой и тяжелые формы тоже. Мелкие формы выставляются вручную.
Максимальное количество полуцилиндров, которое можно изготовить за одну заливку при использовании двухместных форм - 56 шт, и 28 шт при использовании одноместных форм.
Бригадой в 3-4 человека за 12 часовую смену можно делать до 700 метров скорлупы ППУ (25 заливок) при полной загрузке каруселей (количество заливок зависит от диаметра и толщины заливаемого изделия).
№ | Наименование параметра | Характеристика | |
---|---|---|---|
1 | Голова заливочная | Одноцилиндровая, гидравлическая, Ду-16 мм, с регулируемыми форсунками, с датчиком положения поршня. | |
2 | Производительность аксиально-поршневого насосов по компоненту А при 1450 об/мин | 16 л/мин | |
3 | Производительность аксиально-поршневого насосов по компоненту Б при 1450 об/мин | 16 л/мин | |
4 | Минимальная производительность | при соотношении А:Б=1:1,45, при плотности А-1,1 кг/дм3, при плотности Б-1,24 кг/дм3 | 0,2 кг/сек |
Максимальная производительность | 0,58 кг/сек | ||
Минимальная доза заливки, кг | 0,06кг | ||
5 | Минимальная производительность | при соотношении А:Б=1:1,6, при плотности А-1,1 кг/дм3, при плотности Б-1,24 кг/дм3 | 0,22 кг/сек |
Максимальная производительность | 0,54 кг/сек | ||
Минимальная доза заливки, кг | 0,07 кг | ||
6 | Регулировка производительности | Плавная, ПЧ | |
7 | Максимальное давление смешивания при производительности 0,4 кг/сек | 150 бар | |
8 | Ёмкость сырьевых баков А+Б | 300 литров + 300 литров | |
9 | Давление подпора в баках, мах. | Без подпора | |
10 | Загрузка сырья в емкости машины | закачка пневмонасосами (в комплекте) | |
11 | Подогрев компонентов | Электро-механический | |
12 | Насос маслостанции | Аксиально-поршневой с частотным регулированием | |
13 | Номинальное давление гидравлики | 120 бар | |
14 | Количество программируемых каналов | 12 шт. (по умолчанию) | |
15 | Дискретность задания временных интервалов заливки | 0,01 сек. | |
16 | Система управления | Сенсорная панель + Контроллер DELTA | |
17 | Рабочее напряжение | 380 В | |
18 | Установленная мощность | 15 кВт | |

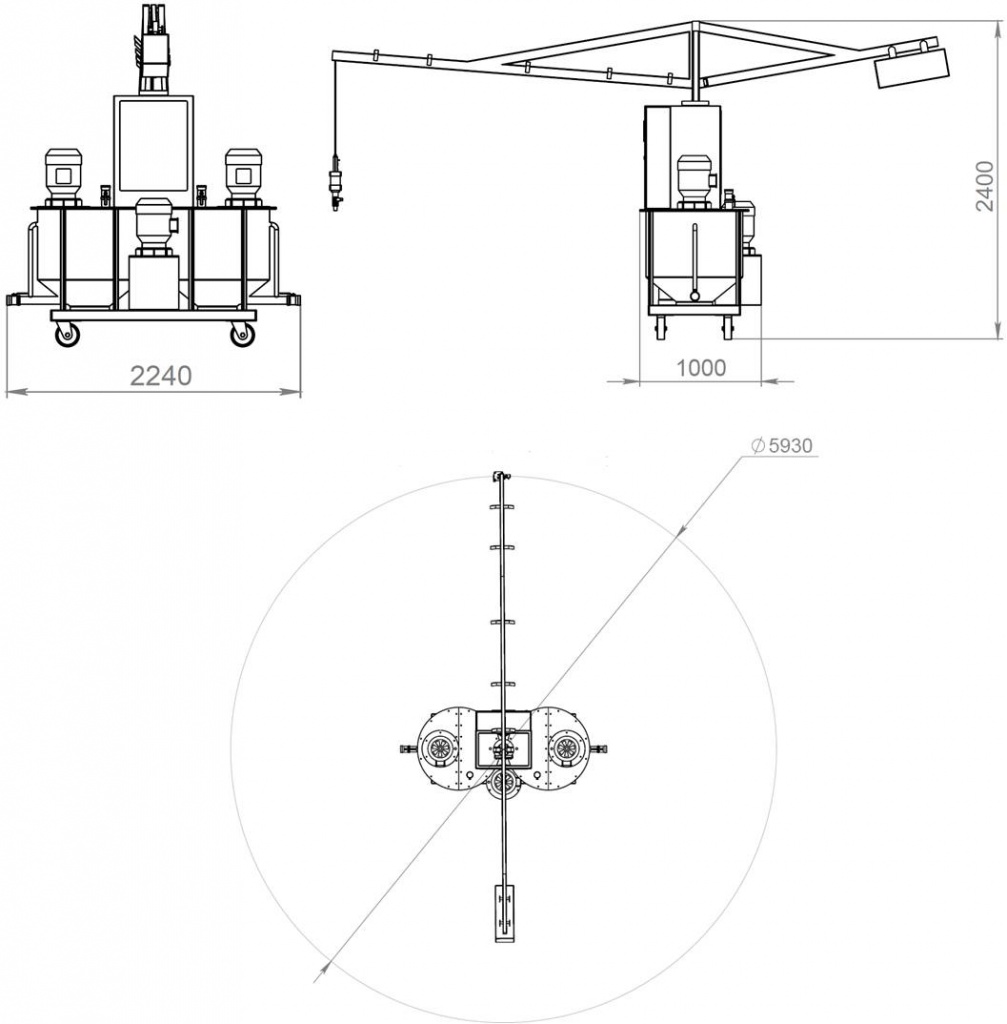

19 | Длина стрелы | 3 м (возможно изменение длины по заданию заказчика) | |
20 | Угол поворота стрелы | 360° | |
21 | Гарантия на оборудование | 12 мес. |
